1.箱体结构:

欧式变电站的箱体由底座、外壳和顶盖三部分组成。底座多采用槽钢、角钢、扁钢或钢板,通过焊接或螺栓连接的方式固定成型;为满足散热、通风以及电缆进出线的需求,还会在相应位置设计条形孔和圆形孔。箱体的外壳和顶盖使用槽钢、角钢、钢板、铝合金板、彩钢板或水泥板,通过折弯、焊接或使用螺钉、铰链等专用连接件进行组装。

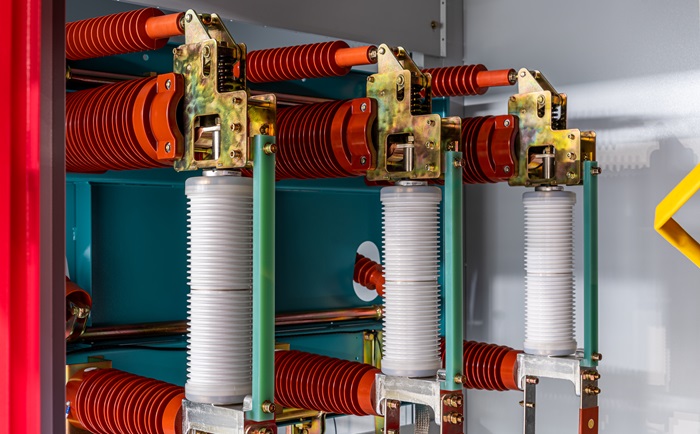

2.高压配电装置结构:

欧式箱变的高压配电装置分为终端型和环网型两种进线方式,并根据进线位置分为顶部架空进线和地下电缆沟进线两种设计方式。传统箱变通常采用顶部架空进线,而现代设计更倾向于采用地下电缆沟的进线方法。

3.变压器室结构:

欧式箱变设有独立的变压器室,其中包括变压器、自动温控系统、照明装置和安全防护设施等设备,以确保安全运行和稳定性能。

欧式箱式变电站的结构是什么?

4.低压室结构设计:

欧式箱变的低压室设计根据不同应用场合有所区别。针对工矿企业使用,低压室一般会将动力供电和照明供电分开,并在低压计量时单独对照明电量进行计度,因为照明用电价格通常高于动力用电。而对于住宅小区的应用场景,低压室结构主要满足居民用电需求,无需考虑动力供电分离设计。
