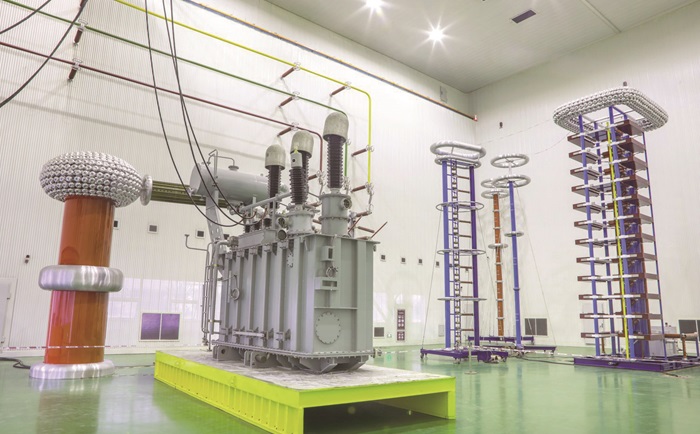

11KV33KV油浸式变压器的组成:

11KV33KV油浸式变压器的组成

1.铁心——“变压器的骨架”

变压器内部所有零部件,包括绕组、开关、支撑件、夹件等的支撑和固定。电磁学方面:当高压绕组通入电流时产生磁通,完成电能的输送。如图所示:铁心中产生Φ,按照 I1U1=I2U2关系,由电源向负载传送电能。

2.绕组——“变压器的心脏”

它与外界的电网直接相连, 与铁心套装在一起, 组成变压器本身, 又构成电磁感应系统。如上图所示,按照U1/ U2 = n1/ n2关系,改变 n1、n2(匝数)之比,可得到所需的电压和电流。

11KV33KV油浸式变压器组成

3.绝缘材料

由于变压器内部存在电势差,故需要绝缘材料加以保护。绕组内部所用绝缘材料如:SC系列采用环氧树脂材料;SG系列采用NOMEX纸;普通油变采用A级电缆纸;耐高温液变采用NOMEX纸加F级材料的混合绝缘。

4.油箱

油浸式变压器的器身(绕组及铁芯)都装在充满变压器油的油箱中,油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成,变压器的器身放在箱壳内,将箱盖打开就可吊出器身进行检修。
