产品描述

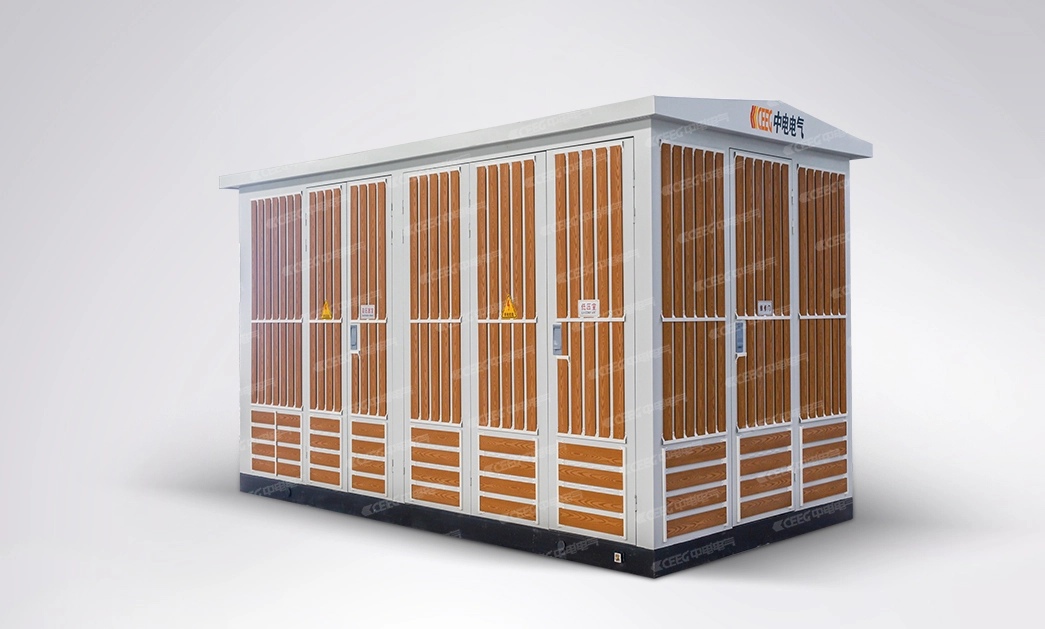

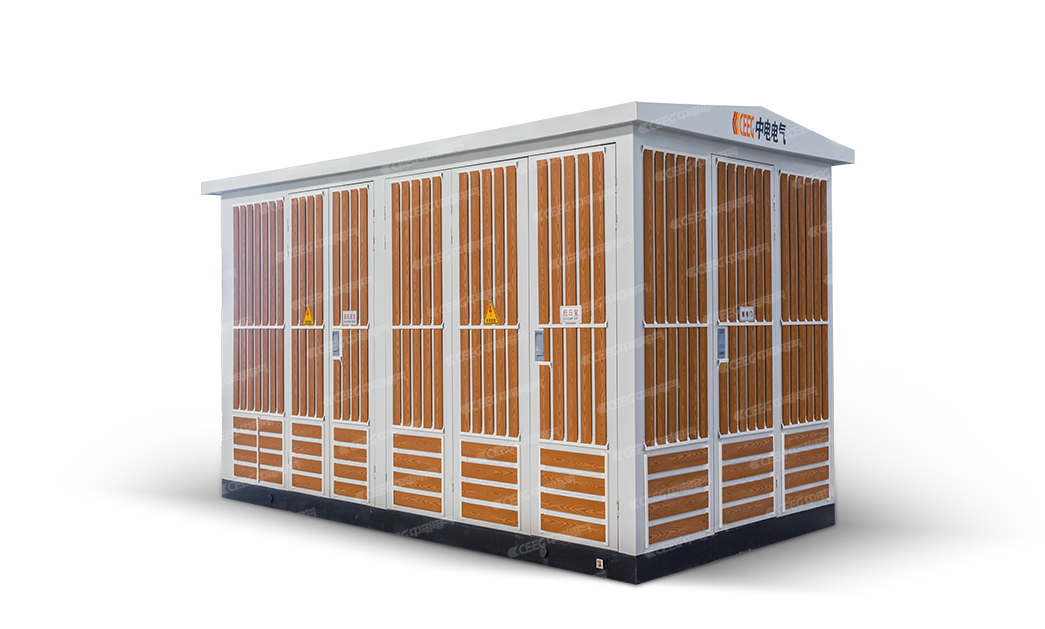

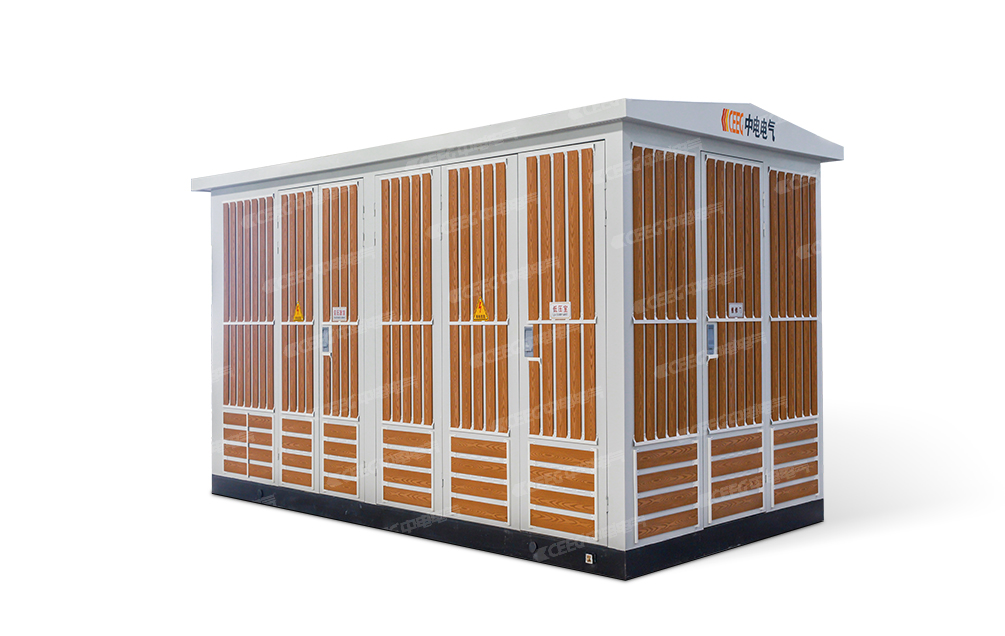

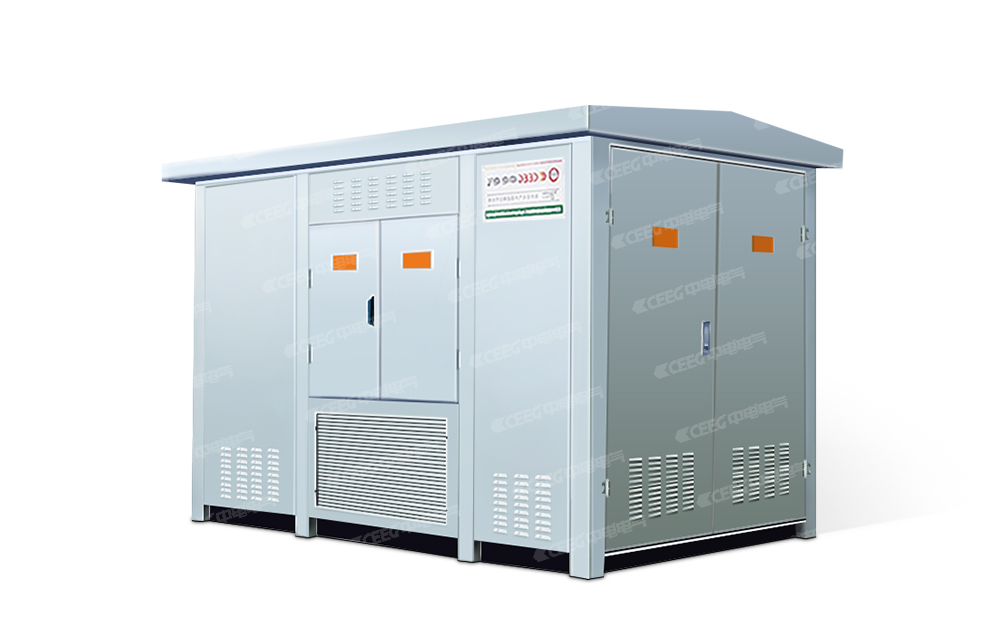

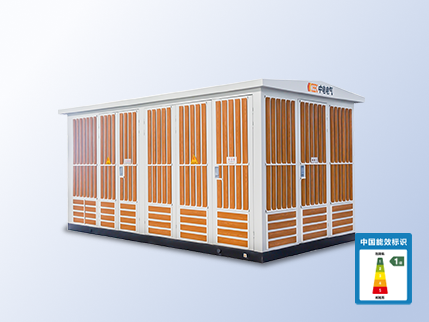

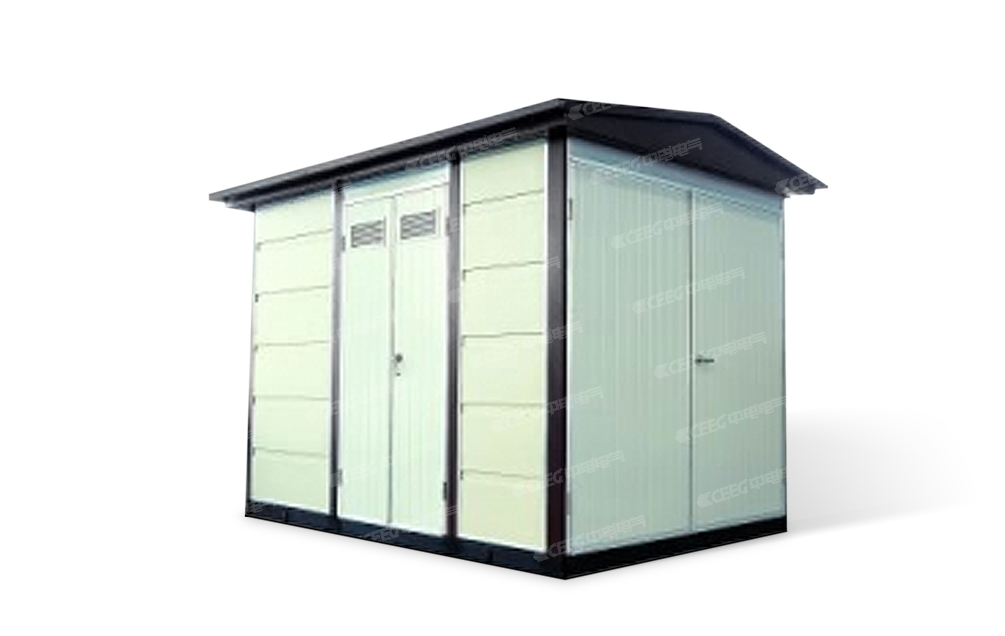

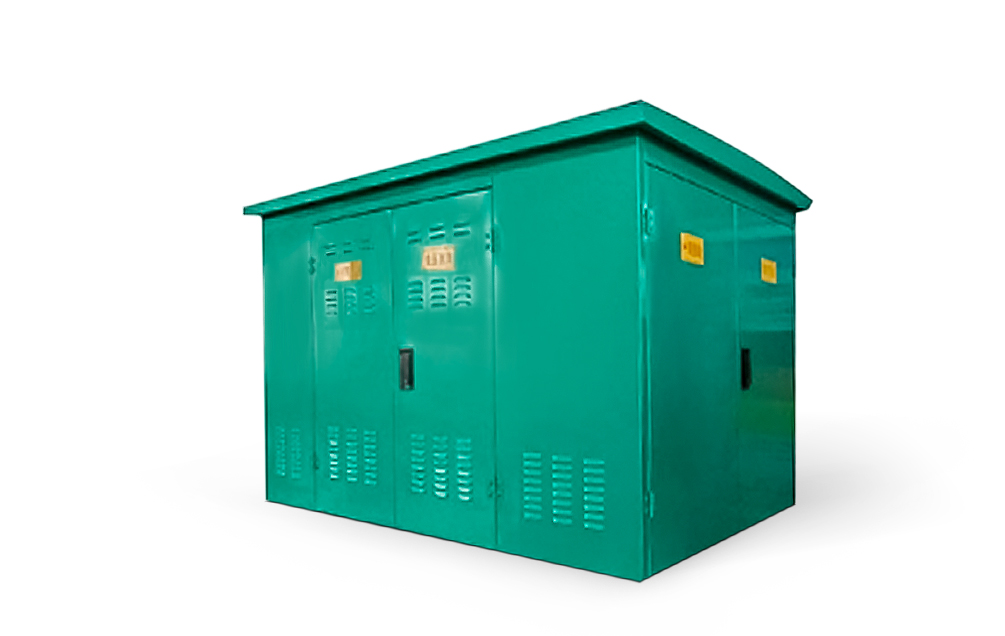

1.YB系列欧式预装式变电站是由高压开关设备、电力变压器、低压开关设备三部分组合在一起而构成的户内、外变配电成套装置。

2.产品为框架结构，用型钢焊接或由钢板拼装而成，框架外覆专用漆层，具有较强的机械性能、耐候性能、防腐蚀性能。

3.预装式变电站顶部有隔热层，防止温度急剧变化而产生凝露,箱体四周可增装隔热层。

4.YB系列欧式预装式变电站是将变电站的二次系统(包括远动)，一次系统在工厂内安装调试好后装到一个或几个可移动，全封闭、防潮、防腐的箱体内。在工厂内一次性安装完毕，将箱体运到现场，只需要做相应的基础和一次性连接，即可送电。

5.可实现全智能化数据采集和分析，实现主动运维，提供各种场景能源管理，

6.高压侧可装设CT、PT、保护及通讯装置，低压可安装采集和保护多功能智能化仪表，实现对高低压开关及变压器的“三遥”。

产品特点

1.由高压开关设备、电力变压器、低压开关设备组成;

2.成套性强、占地面积小、投资少、安装维修方便;

3.造型美观、凸显绿色、环保理念;

4.型钢焊接，机械强度好，耐候性强;

5.防腐饬性强，外表可选材料及颜色丰富，用户选择范围广，可实现全智能化数据采集和分析，实现主动运维，提供场景能源管理。

6.内部结构有“目”字型和“品”字型，有“走廊式”和“无走廊式”。

产品结构

产品为框架结构，用型钢焊接或由钢板拼装而成，框架外覆专用漆层，具有较强的机械性能、耐候性能、防腐蚀性能。预装式(箱式)变电站为整体结构时，箱内隔成三个相对独立的小室即高压室、变压器室和低温室。各室照明均随门的开闭而自动开、关。预装式(箱式)变电站顶部有隔热层，防止高温高寒地区因箱内温度急剧变化而产生凝露，箱体四周可增装隔熟层。为使箱内温度稳定，变压器室、低压室设有温度自动控制装置。

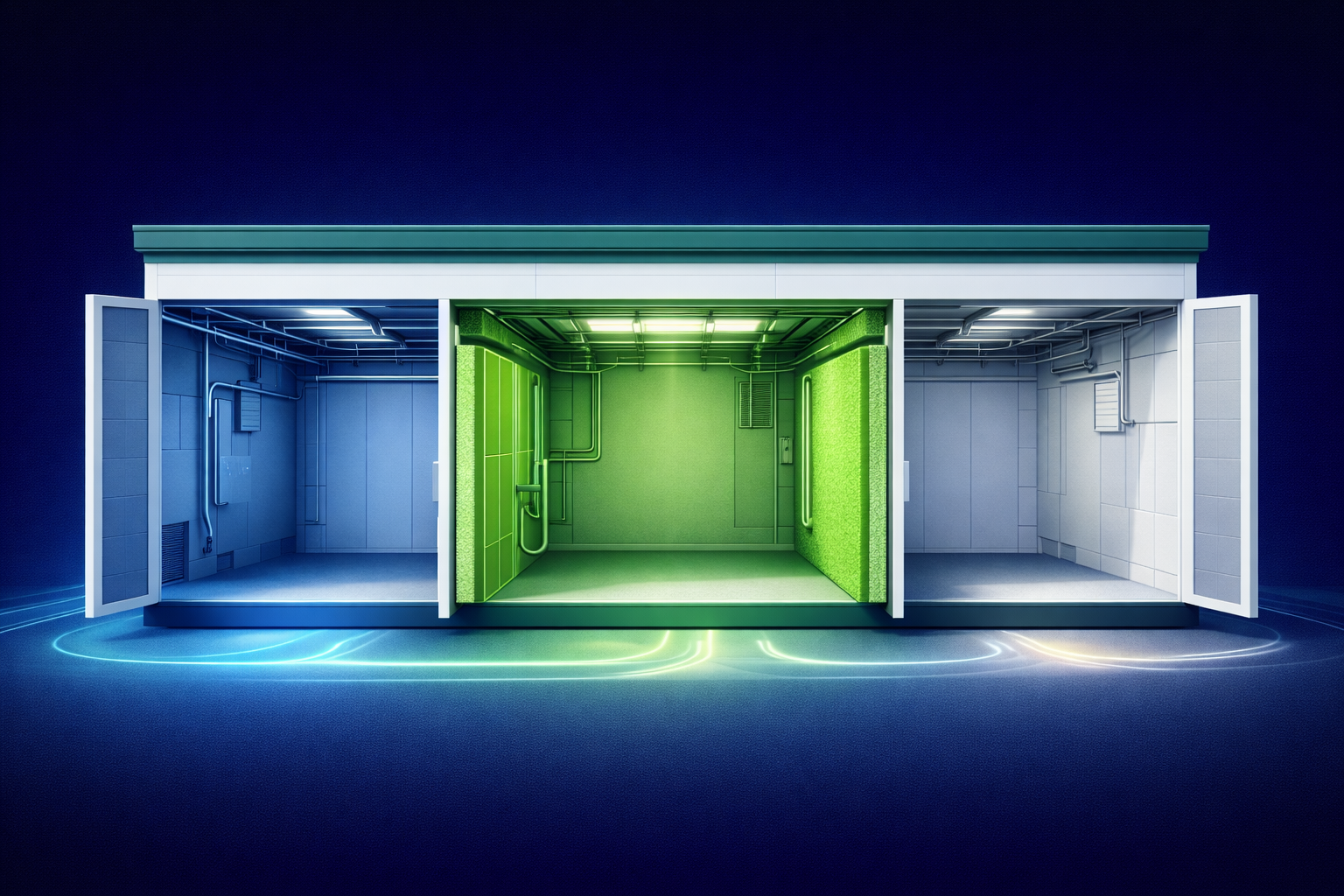

箱体结构

1.高压室

高压室内装有高压环网柜，具有完善的“五防”功能。高压开关可选用六氟化硫负荷开关、真空断路器。高压柜具有对变压器短路、过负荷等多种保护功能。

2.变压器室

变压器室装有干式或液(油)浸式变压器。箱体设有完善的通风系统，可根据需要设定温控数值。变压器设有误入带电间隔装置，以防止观察时误入。

3.低压室

低压室分为带走廊式和不带走廊式两种装配形式。室内可装计量柜、总进线柜、出线柜、电容柜及联络柜(两台变压器时)，具有低压成套开关设备的总体功能。一般计量柜和总开关合为一体，即柜上部为仪表、计量箱、中下部为自动空气开关、避雷器、互感器。电容柜可手动或自动控制进行自动补偿。电容无功补偿容量一般为变压器容量的15-30%。
