产品描述

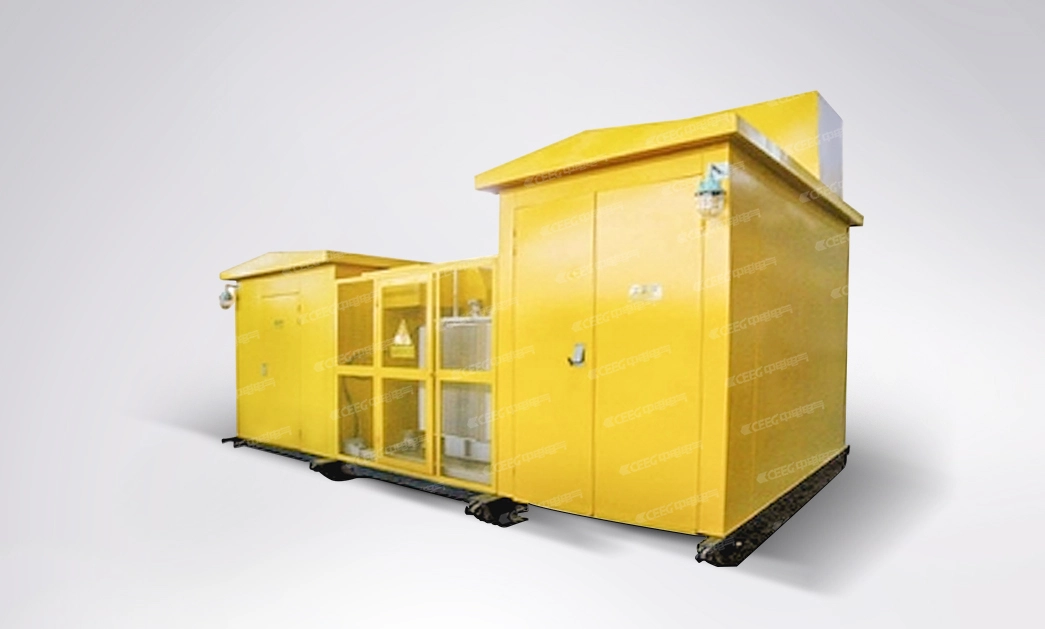

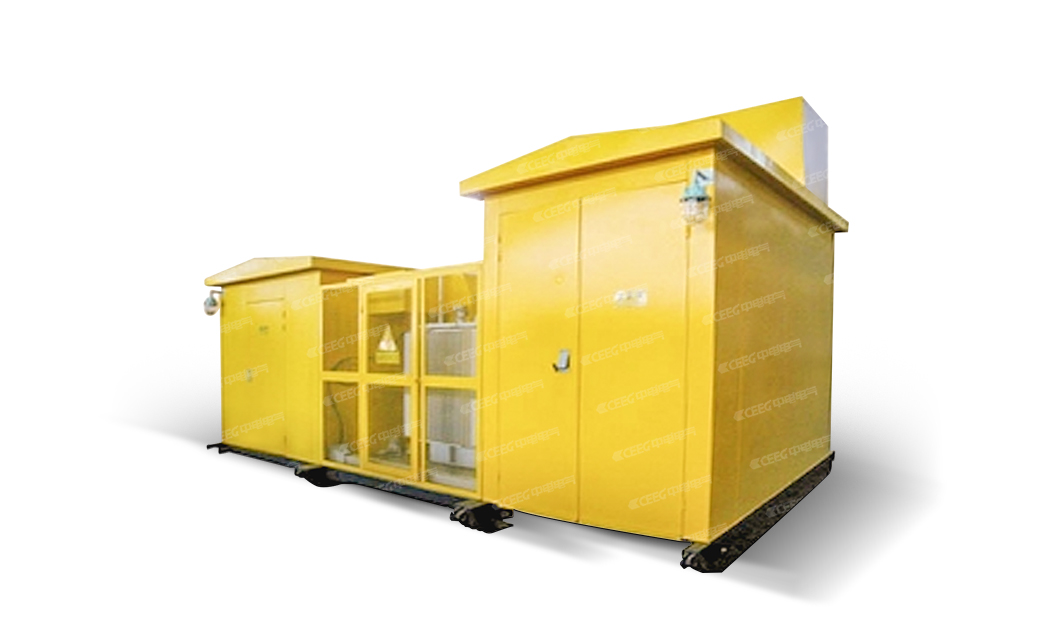

1.KY-YB-35(10)/6(0.4)矿用移动式变电站，分为矿用车载式和矿用雪橇式两个基本类型。

2.矿用车载式变电站是将高压开关室，变压器室、中低压开关室三大部分与特种运输平板车组合而成，可由普通卡车拖挂，进行运输和移动，为各种矿山地面开采设备供电，可移动性强。

3.矿用雪式变电站，是将成套箱式变电站装置装配在雪橇形的、经特殊加强的钢制底盘上，放置于矿山供电现场平坦的地面，不设基础，需要时由牵引车拖动转移，适应露天采矿和边远地区流动供电。

产品说明

1.模块化设计 方案灵活 移动方便

2.模块设计，绿色环保;

3.可靠性高，安装方便。

产品结构

本系列矿用移动式变电站，一般由高压开关室(含电能计量)、变压器室、中低压开关室等部分组成，根据需要可配备直流电源屏和继电保护室。这些部件可制成整体式，也可制成分体式。

1.箱体

由型钢 (槽钢、角钢)焊接成框架，外覆铝合金板(复合夹芯板、镀锌钢板、不锈钢板)，箱体顶盖为双成中空结构，顶面制成坡形，可防止积水。所有箱体都经过涂覆处理。箱变采用自然通风与强迫通风相结合，用空调和防凝露装置来控温、控湿。各功能单元和通道都配备照明装置，便于操作和运行维护。

2.高压室

本系列矿用移动变电站的高压开关主要选用：高压负荷开关熔断器组合电器、真空断路器、真空负荷开关和SF6断路器等，装备成固定式开关柜或移开式开关柜。

3.变压器室

变压器可选用油浸式电力变压器、全密封油浸电力变压器、有载调压电力变压器和各种型号干式电力变压器。配备35kV油浸式电力变压器时，容量一般不超过2000kVA。配备35kV干式电力变压器时，容量一般不超过1600kVA。(6kV)、|OKV箱变的中压开关室可采用10kV隔离开关、负荷熔断器组合电器、真空断路器、SF6负荷开关，组装成固定柜或HXGN、KYN型手车柜，并可配置10kV电容补偿装置。

4.低压室配置

35/0.4KV直变式箱变中0.4KV低压室，常采用各种刀熔开关、万能式断路器、塑壳断路器、智能式断路器、交流接触器、真空接触器及熔断器等组成固定式开关柜或抽出式开关柜。当然，定型的成套开关柜被广泛采用，基本系列有:GGD、GCK、GCS、MNS等抽出式开关柜以及电容补偿柜。

35KV箱变的继电保护室能装备直流屏、变流屏、继电屏、微机保护屏、模拟屏、通讯屏、变电站微机综合自动化系统，主要根据用户的要求给予配置。

矿用移动型户外箱式变电站的全部电器元件、配件、设备及材料，均选用国内及国际名牌产品，质量上乘，经久耐用，经得起恶劣环境下长期运行的考核，设计合理，质量可靠，运行安全，经济实用。
