产品说明

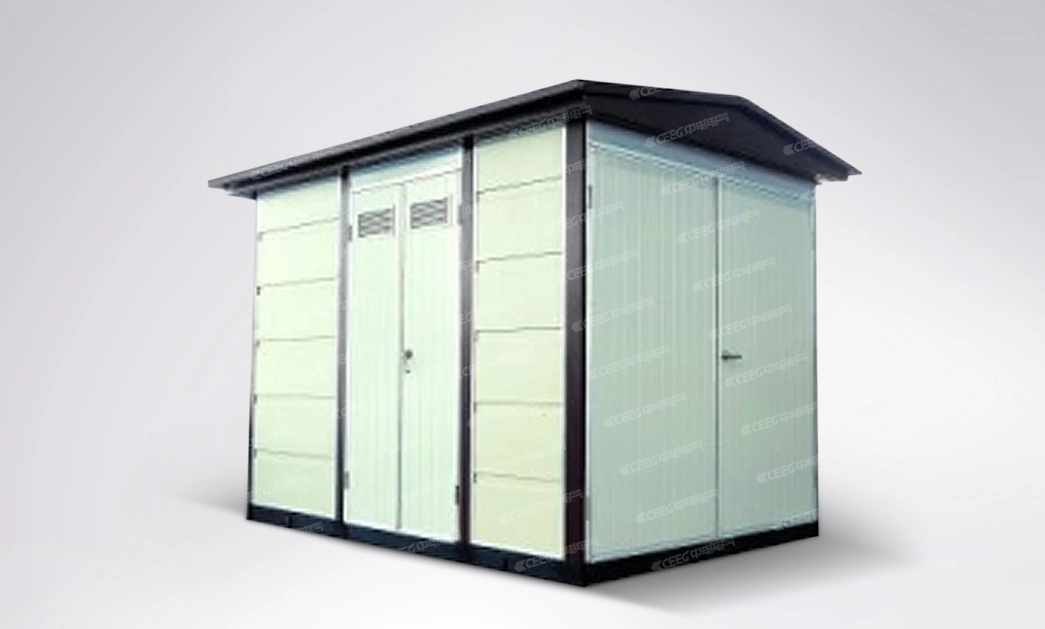

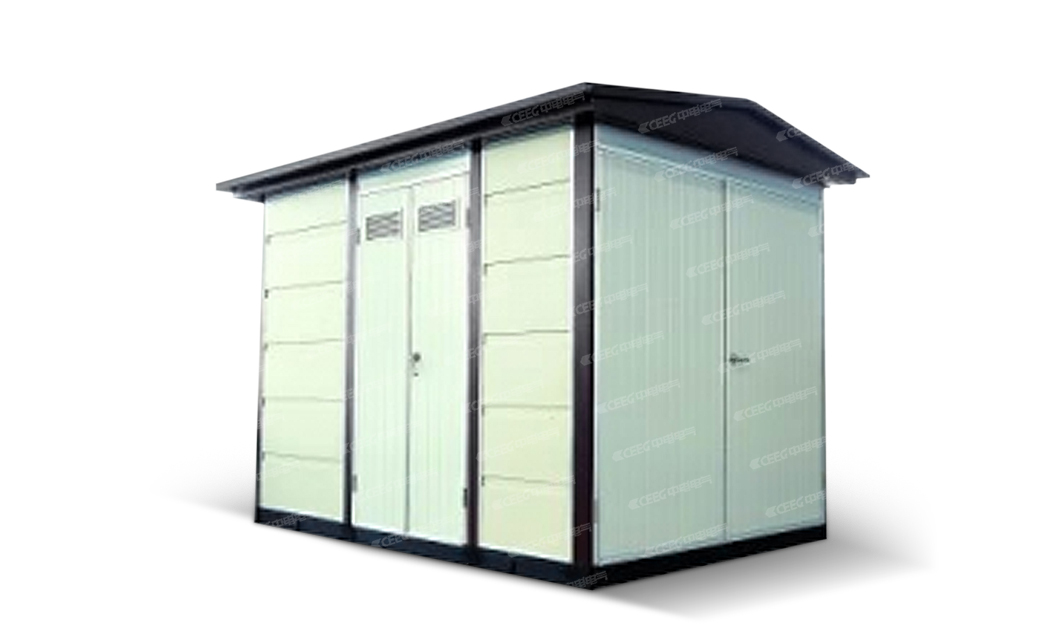

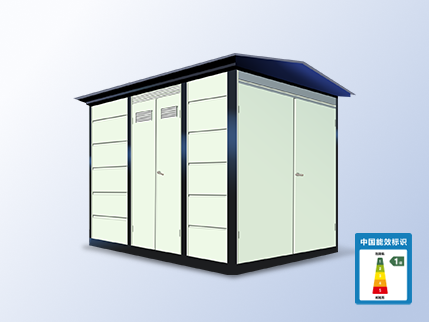

YBH系列非晶合金预装式变电站主要是由高压开关设备、非晶合金变压器、低压开关设备三部分组合在一起而构成的户内、外变配电成套装置，其与普通变电站的区别在于电力变压器的铁心是使用空载损耗更小、强度更优的非金合金带材制作而成的，确保了变电站在使用过程中的低损耗、低发热的优越性能。

产品描述

1.低损耗，高输出，节能优势明显

2.成套性强，结构紧凑，运行安全可靠

3.造型美观，安装快捷，施工方便

4.易操作性，高可靠性

产品结构

箱体为框架结构，用型钢焊接或由钢板拼装而成，框架外覆专用漆层，具有较强的机械性能、耐候性能、防腐蚀性能。预装式(箱式)变电站为整体结构时，箱内隔成三个相对独立的小室即高压室、变压器室和低温室。各室照明均随门的开闭而自动开、关。

预装式(箱式)变电站顶部有隔热层，防止高温高寒地区因箱内温度急剧变化而产生凝露，箱体四周可增装隔热层为使箱内温度稳定，变压器室、低压室设有温度自动控制装置。

1.高压室

高压室内装有高压环网柜或KYN28柜型，具有完善的“五防”功能。高压开关可选择压气式、产气式、六氣化硫负荷开关、真空断路器。高压柜具有对变压器短路、过负荷等多种保护功能。

2.低压室

低压室分为内操作和外操作两种装配形式。室内可装计量柜、总进线柜、出线柜、电容柜及联络柜(两台变压器8寸)，具有低压成套开关设备的总体功能。一般计量柜和总开关柜合为一体，即柜上部为仪表、计量箱、中下部为自动空气开关、避雷器、互感器。电容柜可手动或自动控制进行自动补偿。电容无功补偿容量一般为变压器容量的15-30%。

3.变压器室

变压器选用新型的非晶合金带材所制铁心的变压器，其保磁更小，且电阻系数更高，也更薄，在实际使用过程中这种变压器主要体现的优势有:

A.空载损耗比普通干变下降70%~80%，节能效果显著；

B.采用NOMEX纸绝缘系统，阻燃、防爆、防火等级高，耐热等级高(H级)，过载能力更强；

C.局部放电量小、绝缘水平高、产品使用寿命长，有更好的环保优势。
